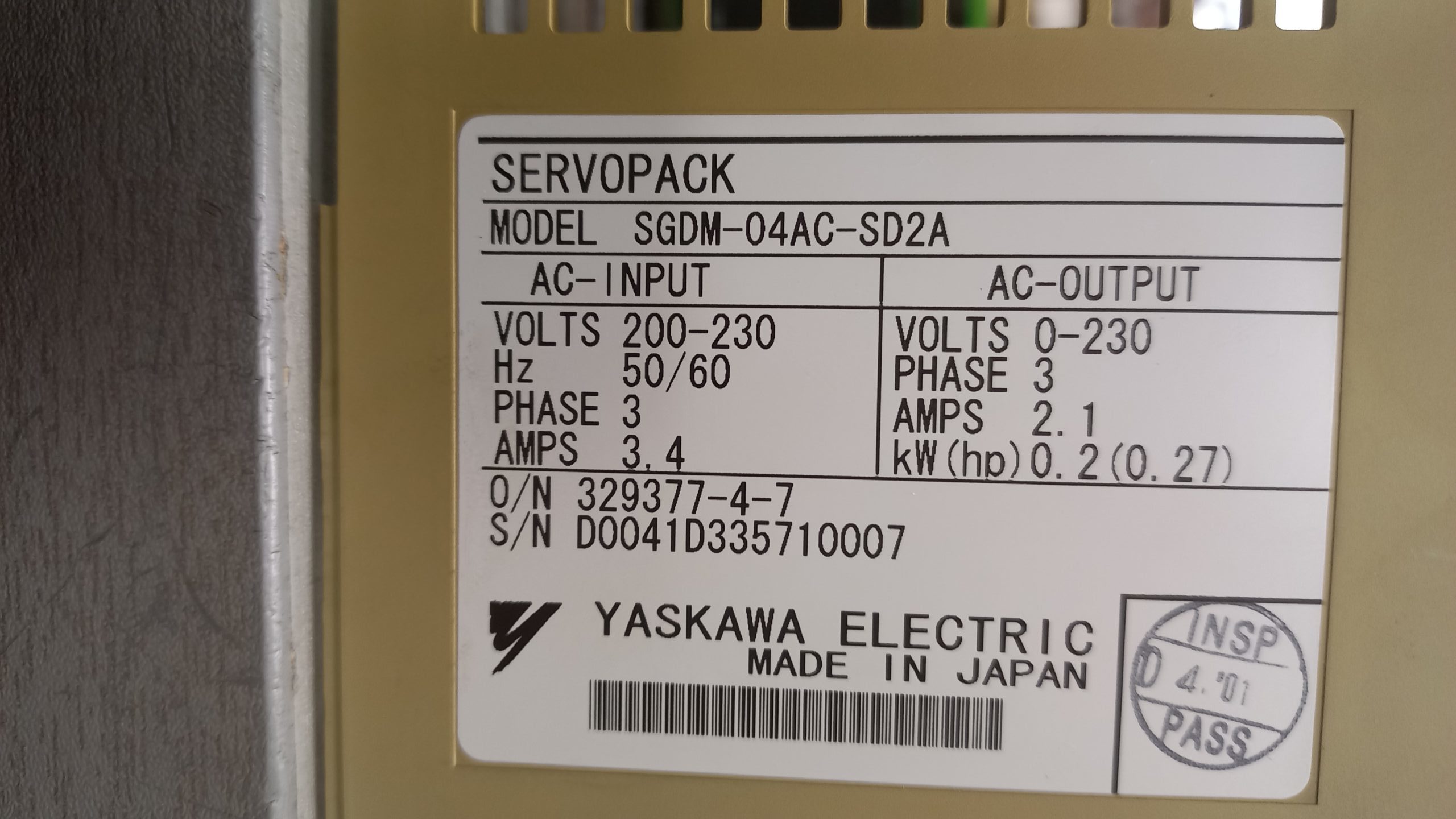

Вот его шильдик:
Первое на что настоятельно хочу обратить внимание это на питание. Входное напряжение 200 - 230 В, три фазы. Это напряжение межфазное !!! А в промышленной трехфазной сети 380 - 400 В. При подключении без трансформатора гарантируется быстрая и шумная смерть.

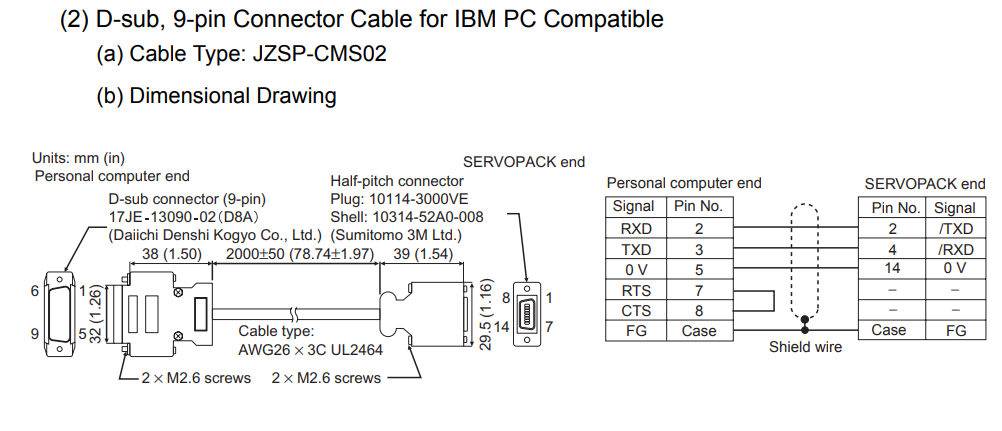

Схема подключения приблизительно такая:
Неисправность - ЧПУ пишет ошибку что не видит привод, на приводе не горит лампочка "power".

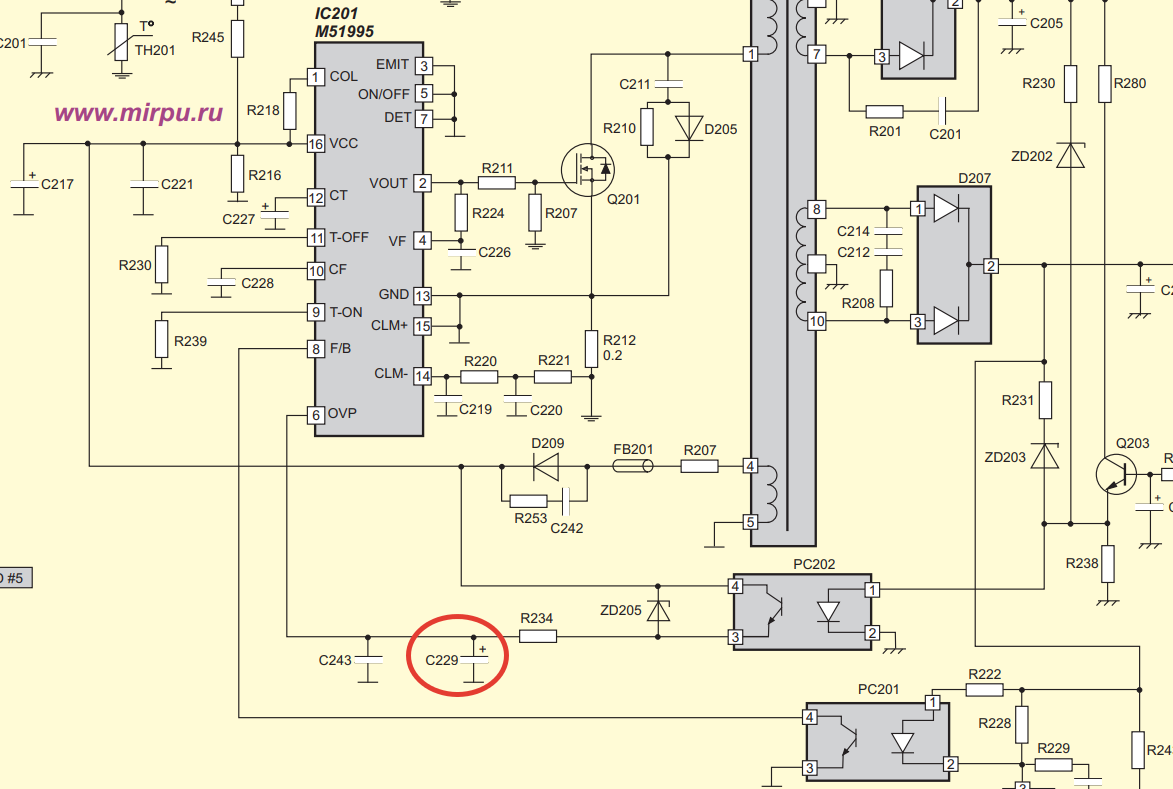

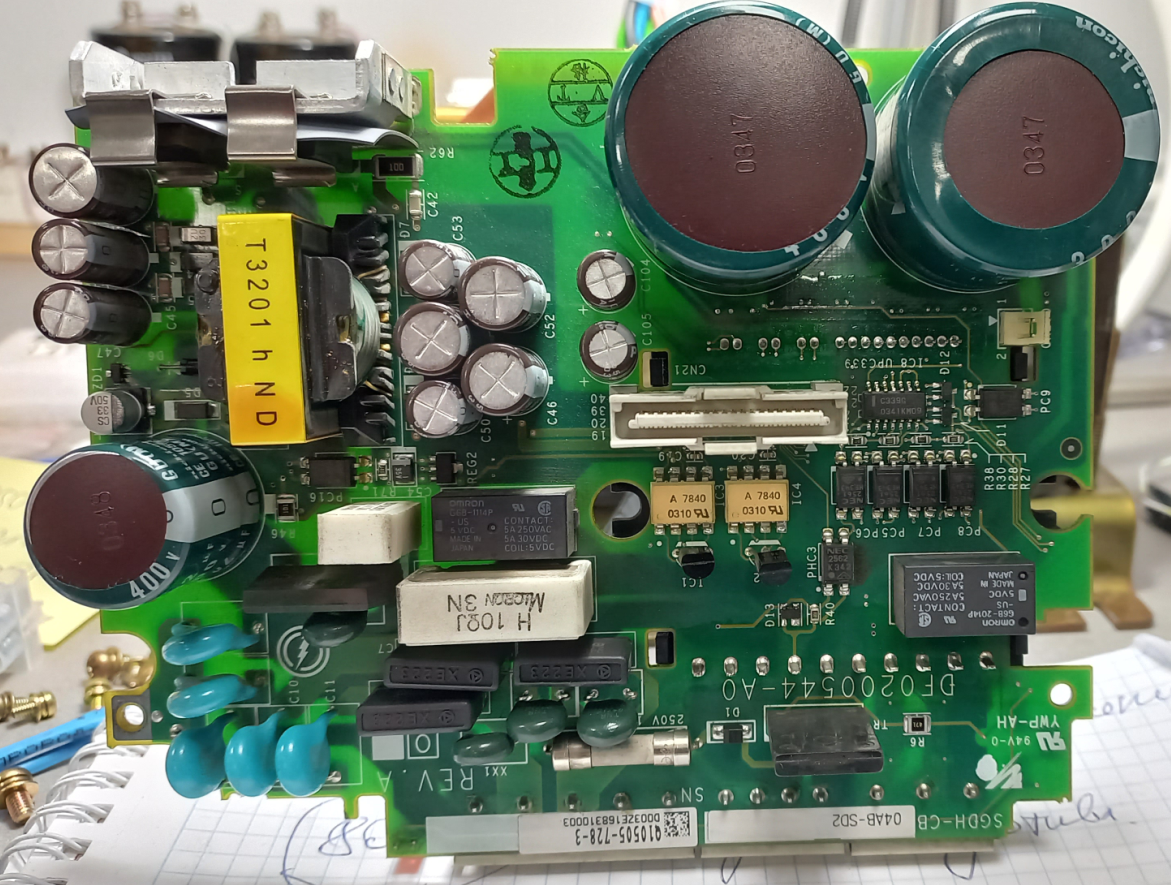

При быстрой диагностике трансформатор внутреннего ИС фонит, все напряжения ОЧЕНЬ сильно занижены. Дальнейшие исследования с осциллографом показали очень короткие импульсы идущие на трансформатор. При обрыве обратной связи (выпаял оптрон для проверки) микросхема ШИМ M51995 начала выдавать нормальной ширины пачки импульсов. По факту оказался неисправен конденсатор в цепи обратной связи после оптрона (большое ESR маленькая емкость), приблизительно как показано на рисунке.
Лампочка "power" загорелась.

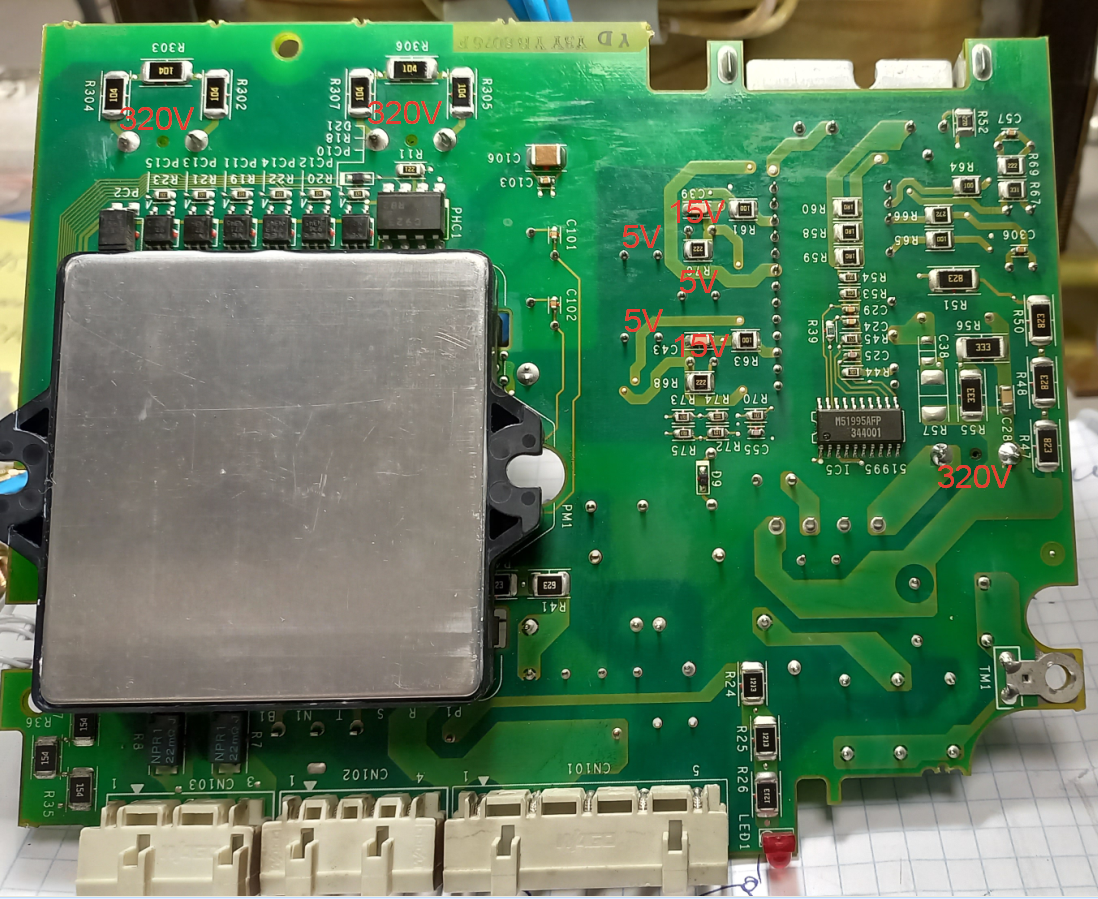

И еще несколько контрольных напряжений на емкостях:
Питающее напряжение на ШИМ-ке (20 - 17 ноги) - 14,5 В
