Переходник для энкодера
Переходник для энкодера
Поступил заказ на изготовление переходного кабеля между станком и энкодером на том же станке.
-->

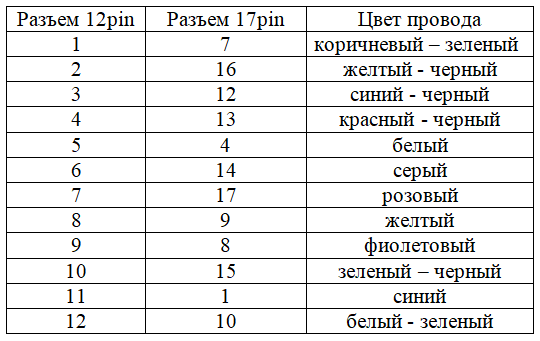

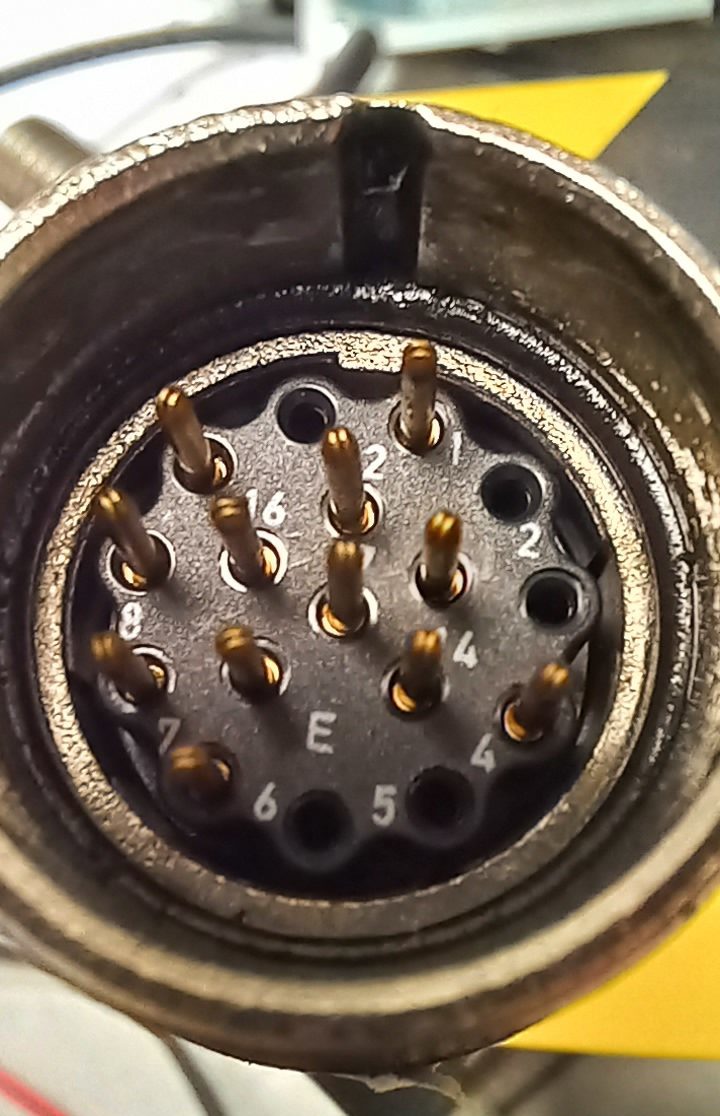

Распиновка представлена ниже:

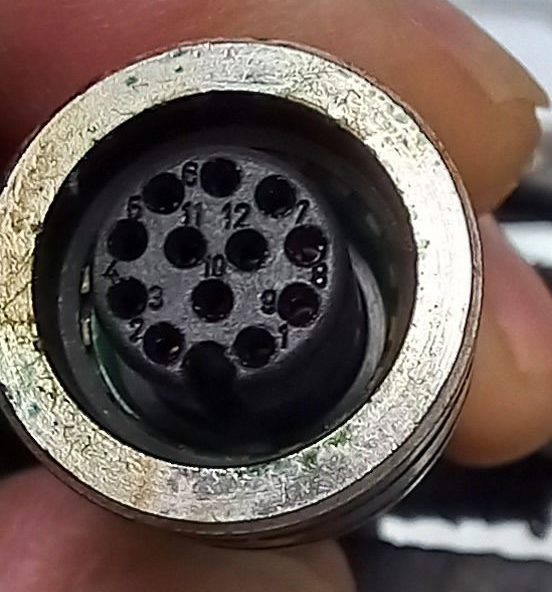

Единственный нюанс, у маленького разъема который использовал я (который был соответственно тоже доработан, т.к. нужного оригинала не нашли) не совпадает распиновка с нужной. Будте внимательны.
